Szafka łazienkowa

Zabudowa w łazience, od lustra do ściany bocznej. Szafka ma tę samą głębokość co murek pod nią: 20 cm.
Konfiguratory szafek nie oferują tak płytkich mebli, a gotowe szafki mają plecy, które przy tej głębokości zabrałyby zbyt dużo miejsca. Stąd DIY.

Założenia

Głębokość całkowita 20 cm: korpus 18 cm + front 18 mm.
Bez pleców: z tyłu są płytki ścienne.
Bez uchwytów: podchwyt pod dolnymi frontami.
Wentylacja mechaniczna schowana w szafce, za kratką.

Projekt

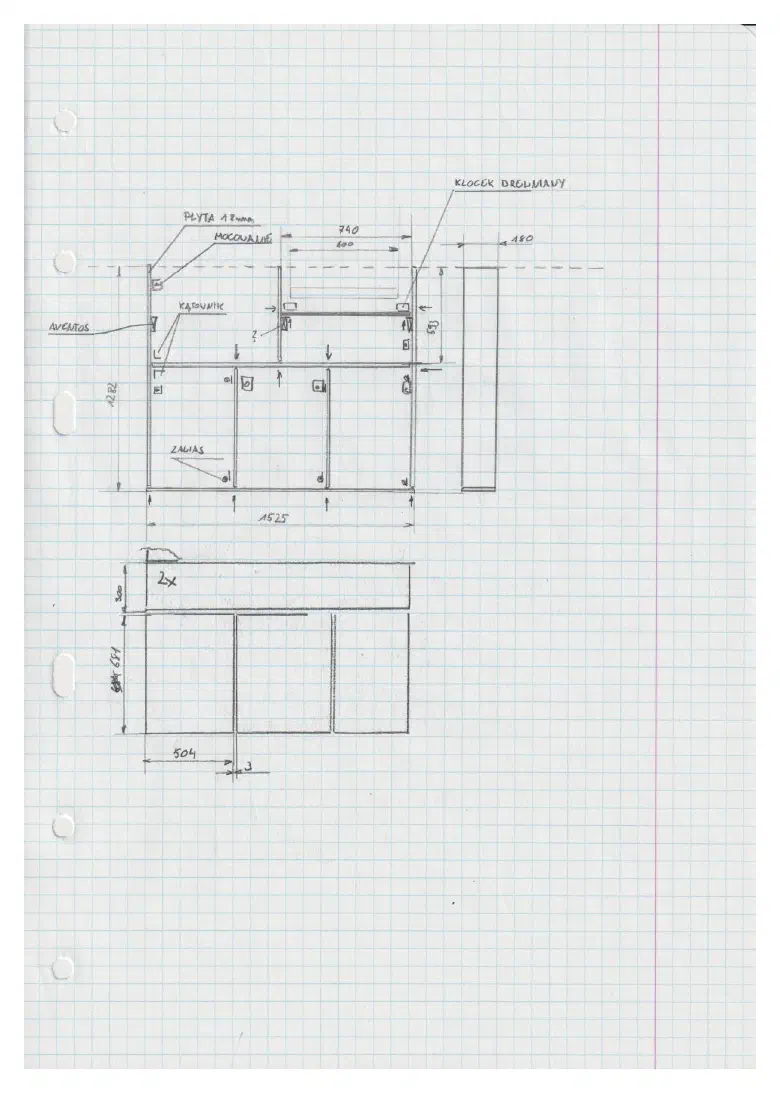

Projekt narysowany ręcznie na kartce: korpus z podziałem na trzy dolne schowki i górną półkę pod wentylację, rozmieszczenie zawiasów, podnośnika Aventos i kątowników, a niżej podział frontów.

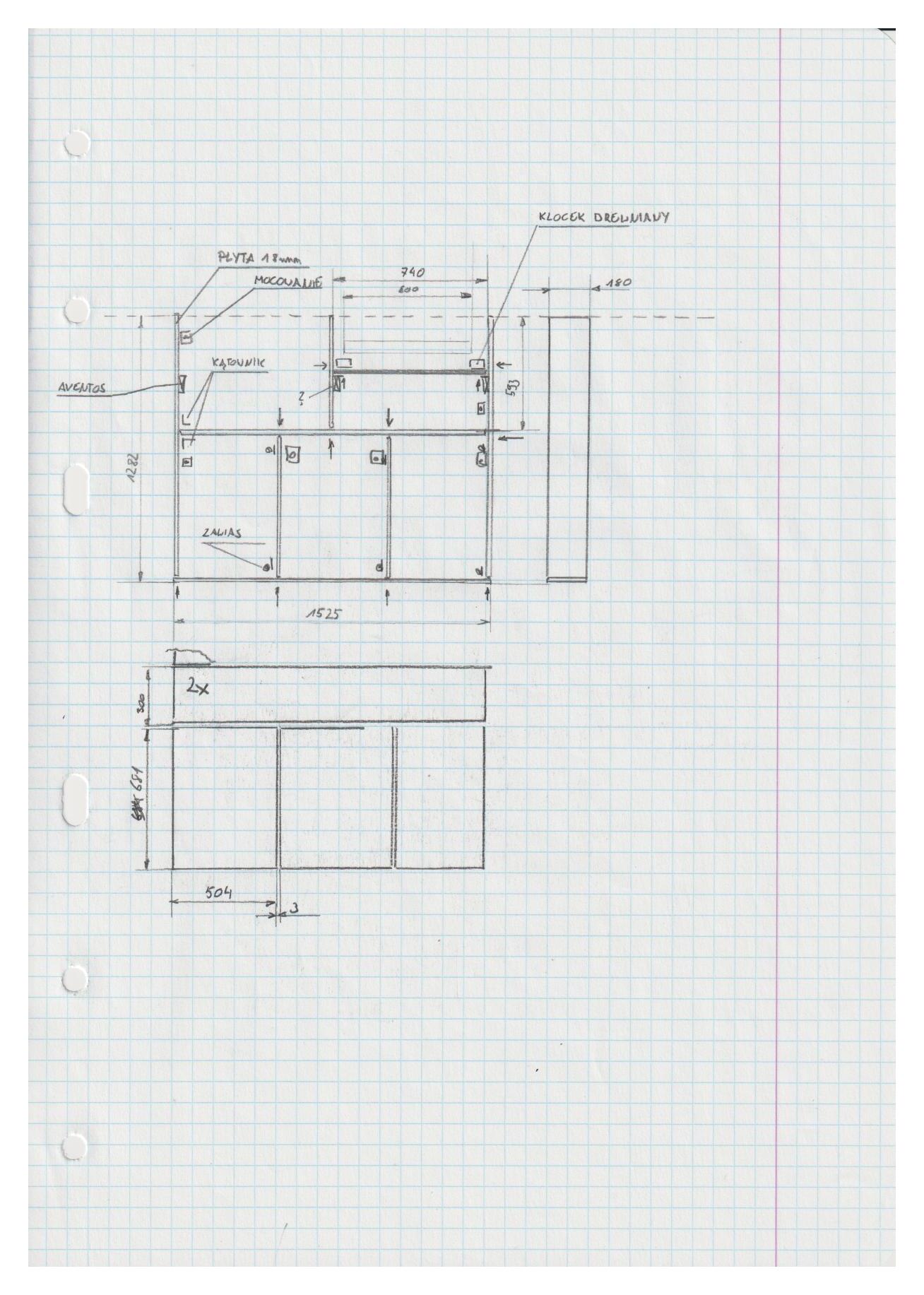

Szkic projektu szafki z wymiarami

Materiał i rozkrój

Płyta meblowa EGGER W960 ST7 Biały klasyczny, 18 mm, zamówiona na meble.pl docięta, według rozkroju przygotowanego w ich narzędziu online.

Elementy korpusu (głębokość 180 mm):

poziomy dół: 1525 × 180,
poziomy środek: 1489 × 180,
pozioma półka górna: 740 × 180,
pionowe boki: 2× 1264 × 180,
pionowe środkowe: 2× 653 × 180,
pionowy środkowy górny: 593 × 180.

Fronty

Fronty lakierowane, skonfigurowane w konfiguratorze na meble.pl.
Bez frezowanego uchwytu: podchwyt powstał przez obniżenie frontów o 5 mm względem dołu korpusu.

W konfiguratorze można od razu zamówić nawierty pod puszki zawiasów Blum (35 mm).

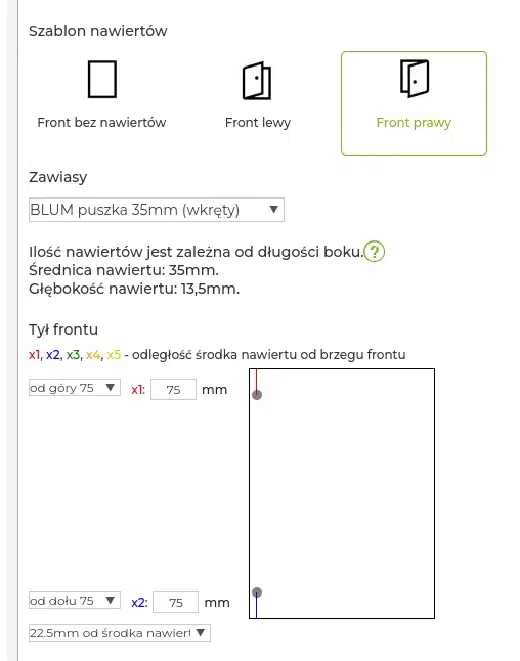

Nawierty pod zawiasy Blum w konfiguratorze frontów meble.pl

Wymiary:

maskownica: 1518 × 300 (5 mm od ściany bocznej, 0 mm od sufitu),
górny front: 1518 × 300,
dolne fronty: 3× 504 × 681.

Uwzględnone luzy pomiędzy frontami:

5 mm od ściany,
3 mm między frontami,
5 mm podchwytu pod dolnymi frontami.

Okucia

Zawiasy do drzwiczek: 6× Blum 71B3550.
Należało zastosować różne mocowania (dystanse), by odpowiedznio wyrównać fronty (todo).
Górny front: 2× podnośnik Blum Aventos 20K2E01T z TIP-ON.
Maskownica zamocowana na kątownikach.

Skręcanie korpusu

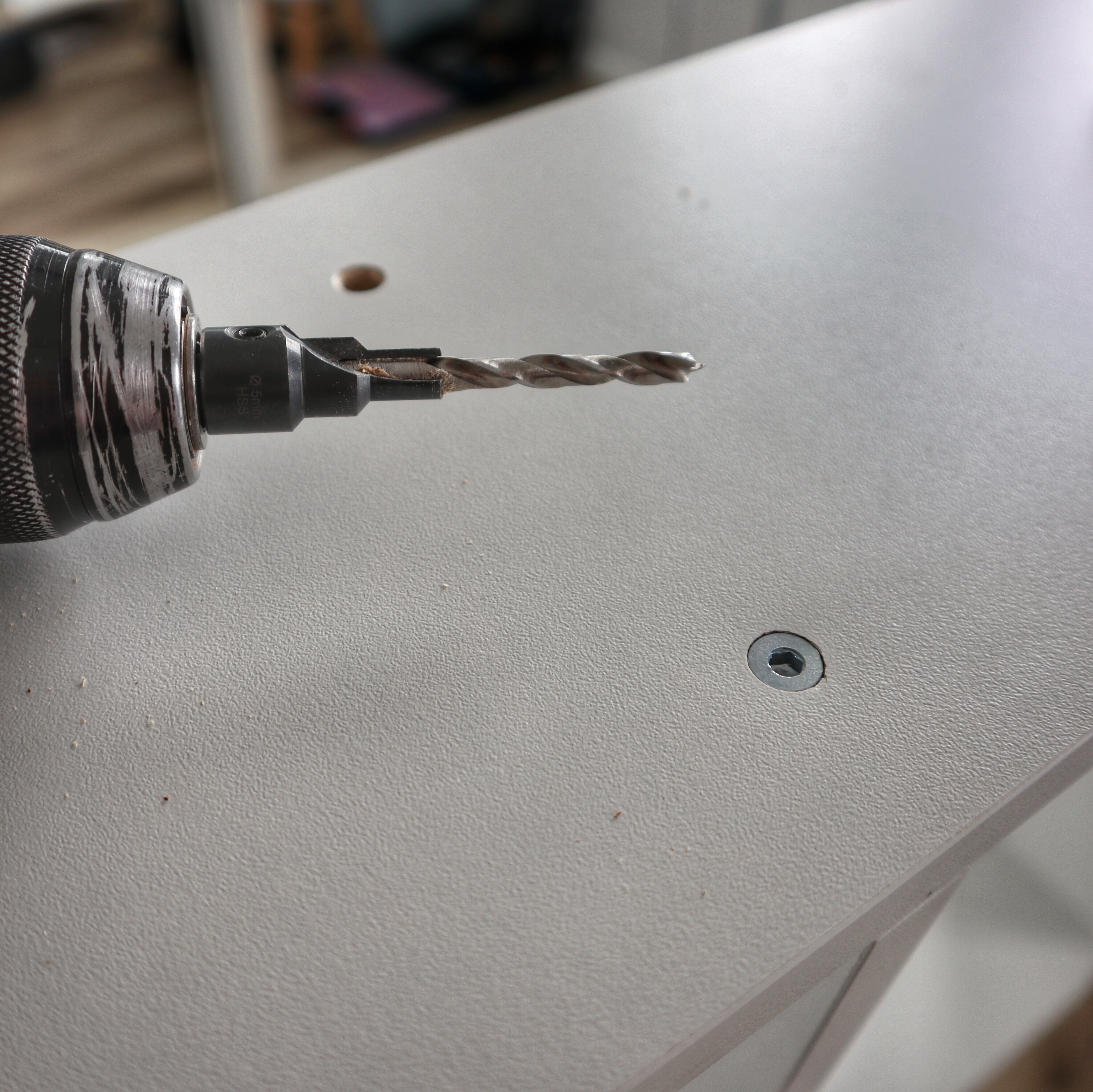

Korpus skręcony na konfirmaty. Otwory wiercone wiertłem do konfirmatów Dedra WDK5070 (5/7 mm, z fazownikiem), które w jednym przejściu wierci otwór i fazuje go pod łeb. Elementy na czas wiercenia ustawione i dociśnięte ściskiem.

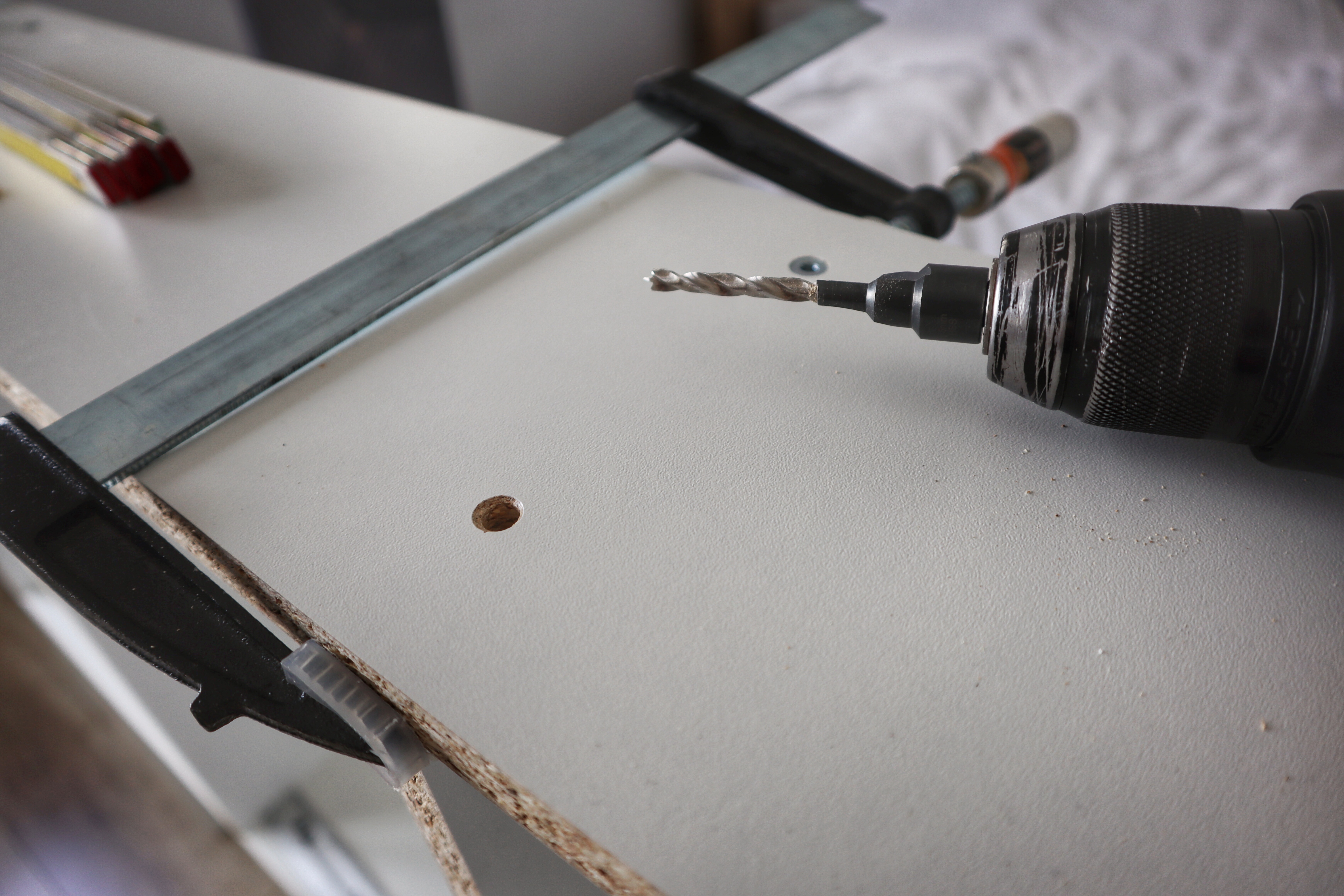

Nawiercanie pod konfirmat. Ścisk użyty by podczas nawiercania płyty nie przesunęły się względem siebie. Wiertło od razu odpowiednio fazuje otwór.

Idealna głębokość osadzenia wkrętu

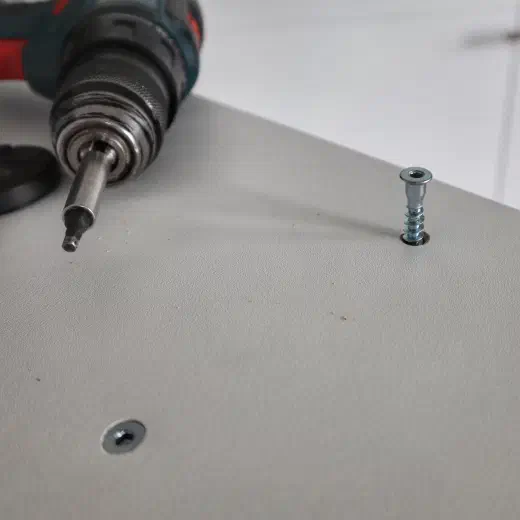

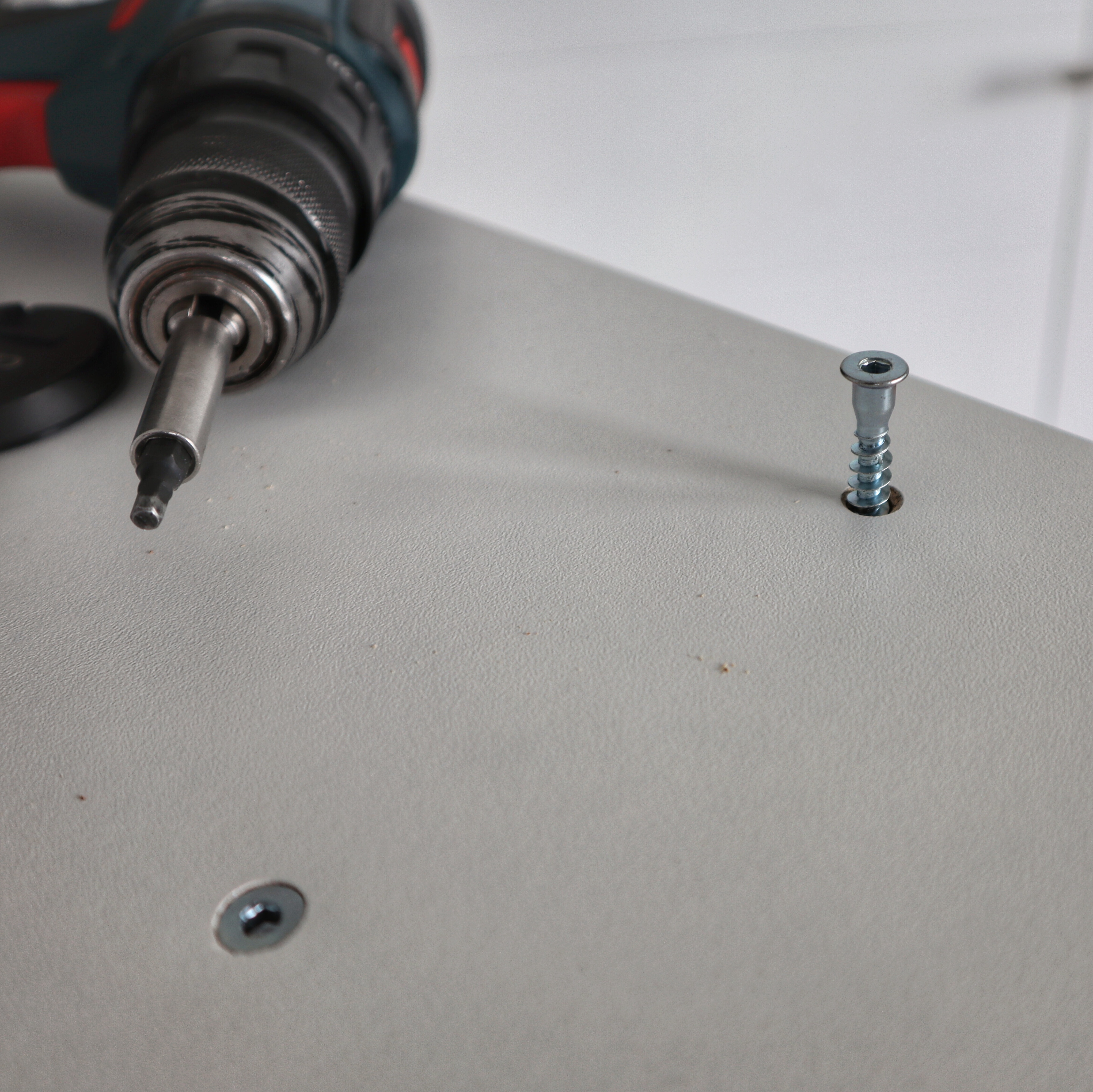

Wkręcanie konfirmatów

TODO: pokazać zaślepki

Montaż na ścianie

Korpus powieszony. Bez pleców widać przez niego płytki, a cała głębokość idzie na schowek.

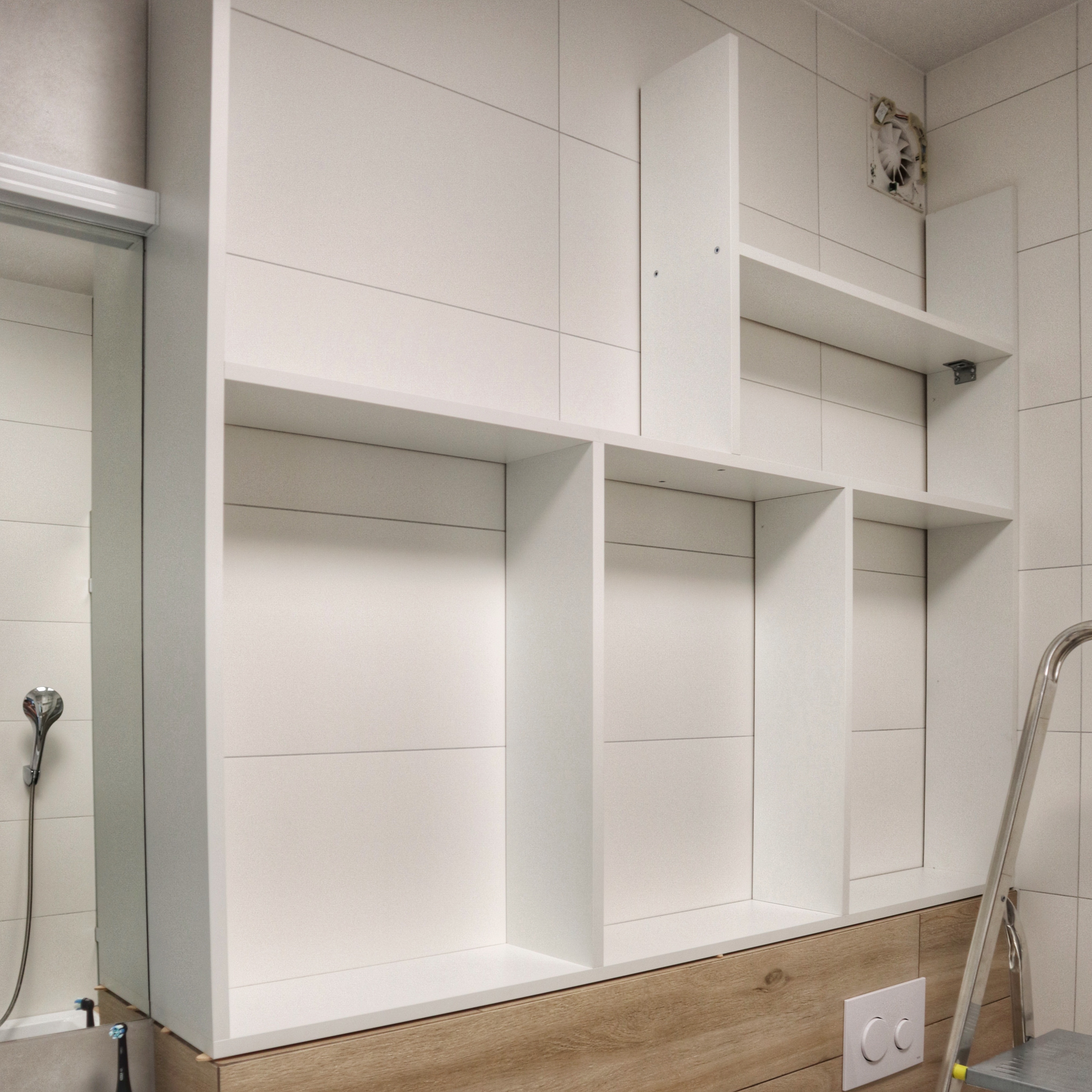

Korpus na ścianie, przed montażem okuć

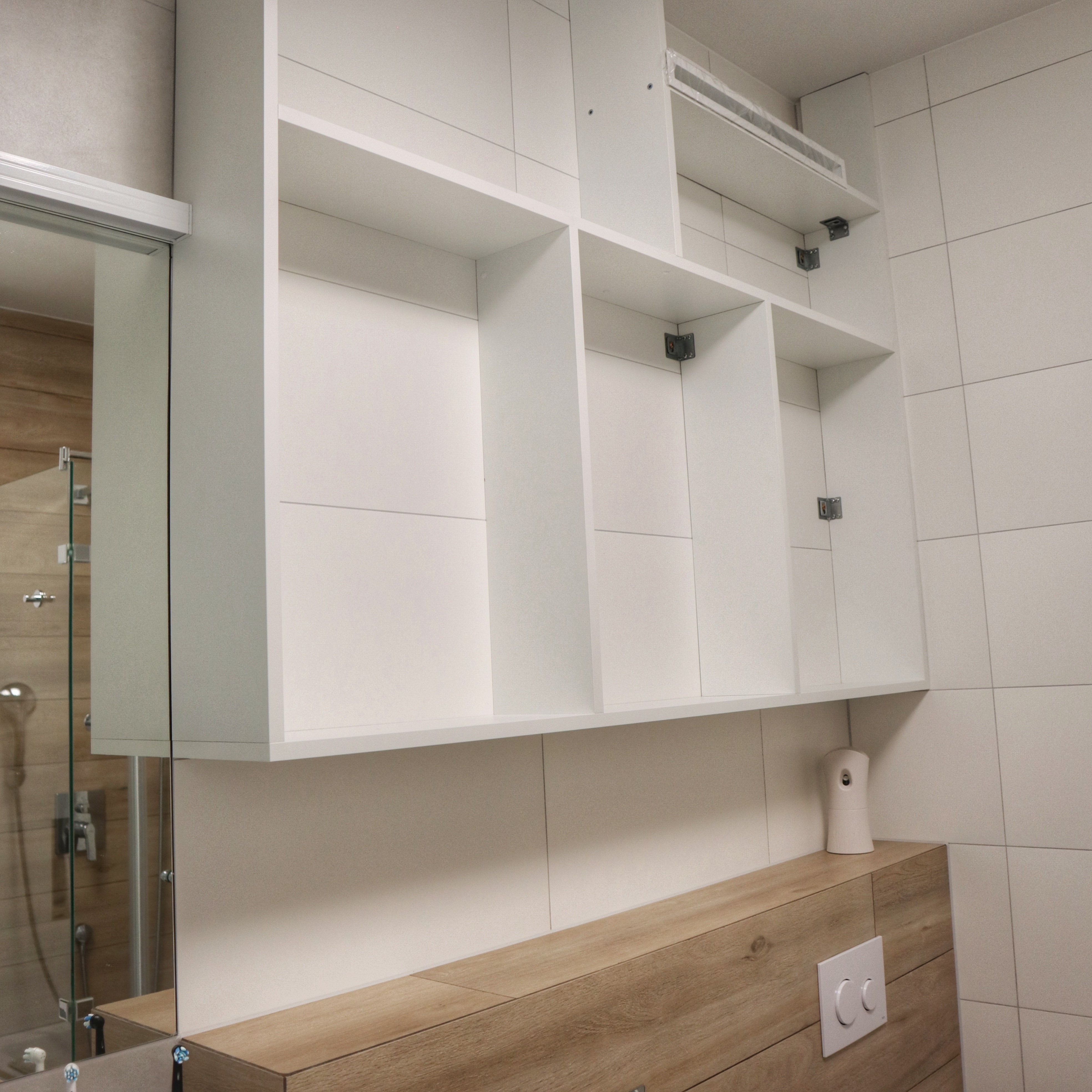

Korpus z prowadnikami zawiasów i kratką wentylacyjną

TODO: pokazać kątowniki.

Wentylacja

W górnej części szafki jest wylot mechanicznej wentylacji. Zasłania go kratka kominkowa LUFT 6×60, metalowa, biała. Niespodziewany “efekt uboczny”: po zamknięciu w szafce wentylacja jest dużo cichsza.

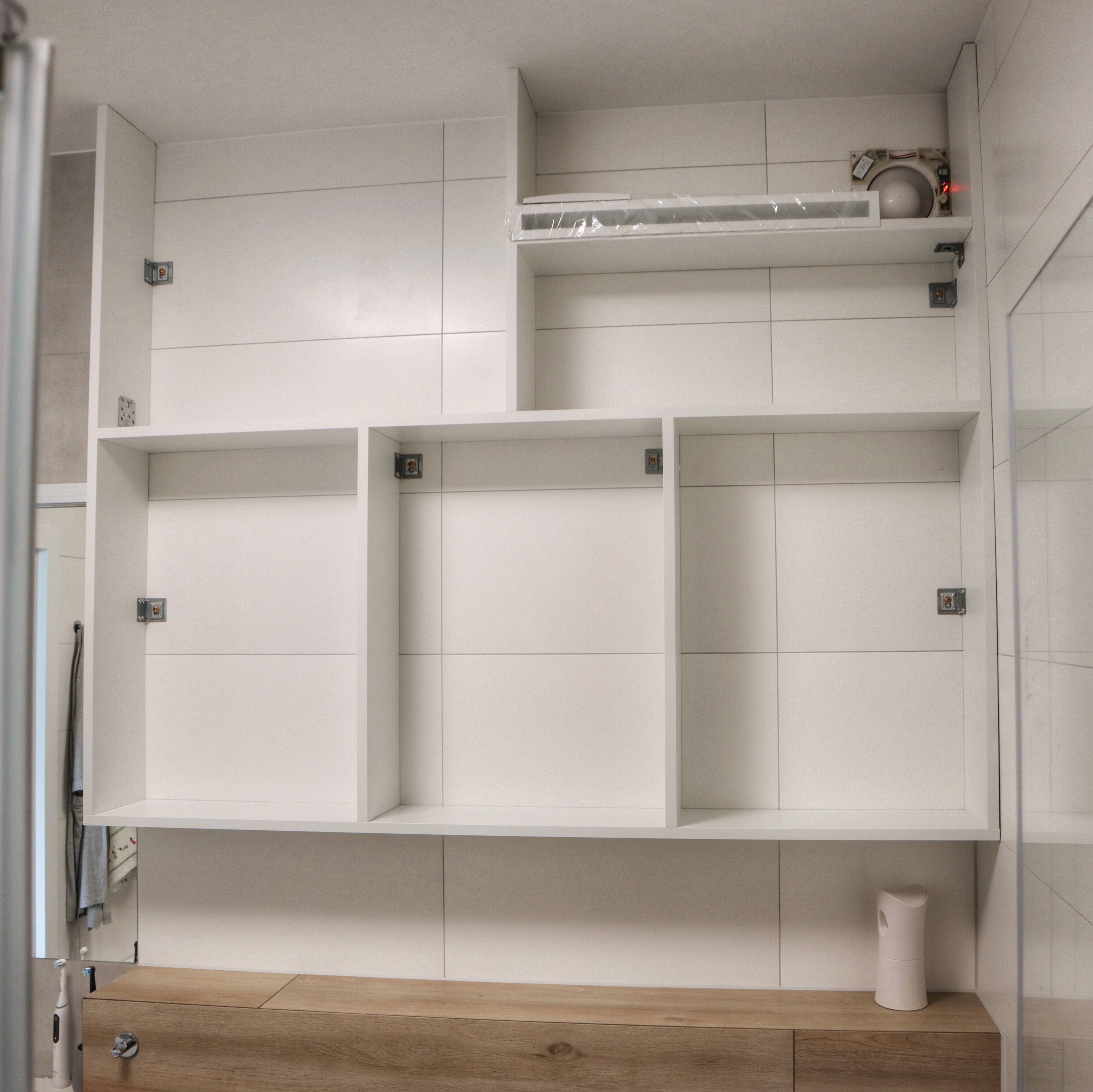

Kratka wentylacyjna w górnej półce

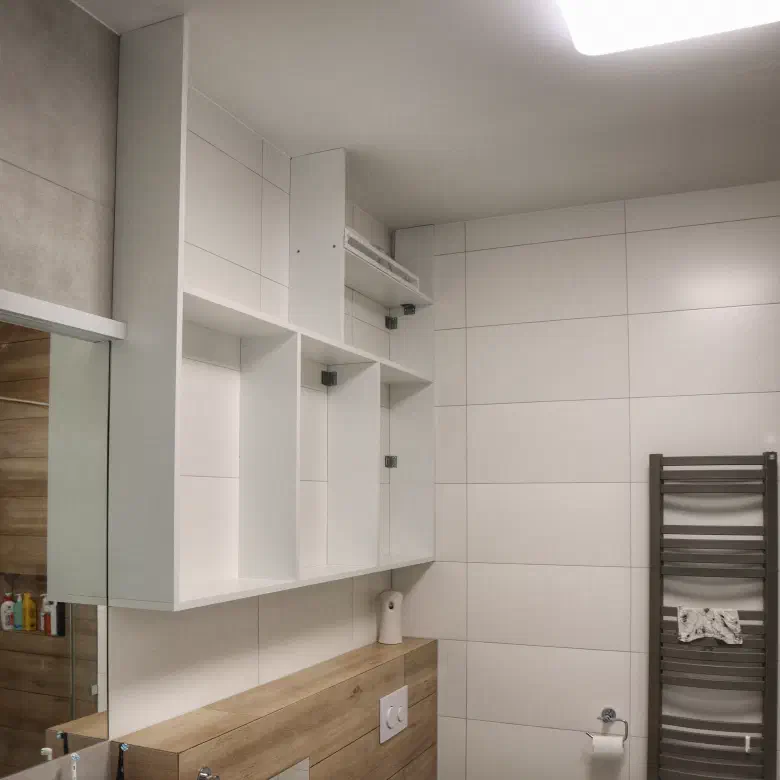

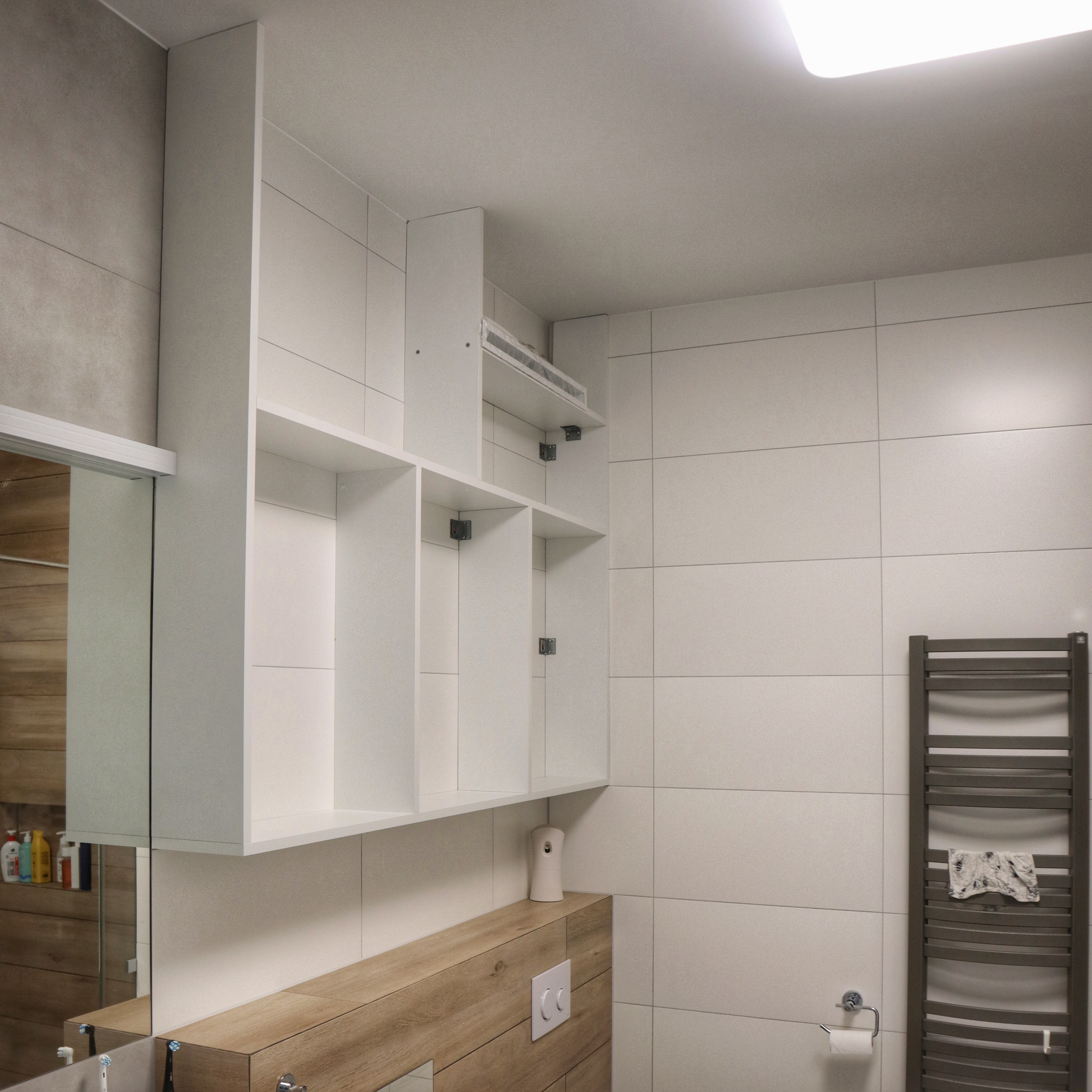

Korpus w łazience, przed montażem frontów

Co poszło nie tak

Kolor lakierowanych frontów. W łazience stała już szafka z białymi, lekko kremowymi frontami, a wybrany w konfiguratorze odcień okazał się zbyt żółty. Fronty zostały przelakierowane w Drzazdze we Wrocławiu, gdzie kolor dobrano na podstawie elementu istniejącej szafki.

TODO: dodać zdjęcie efektu końcowego
